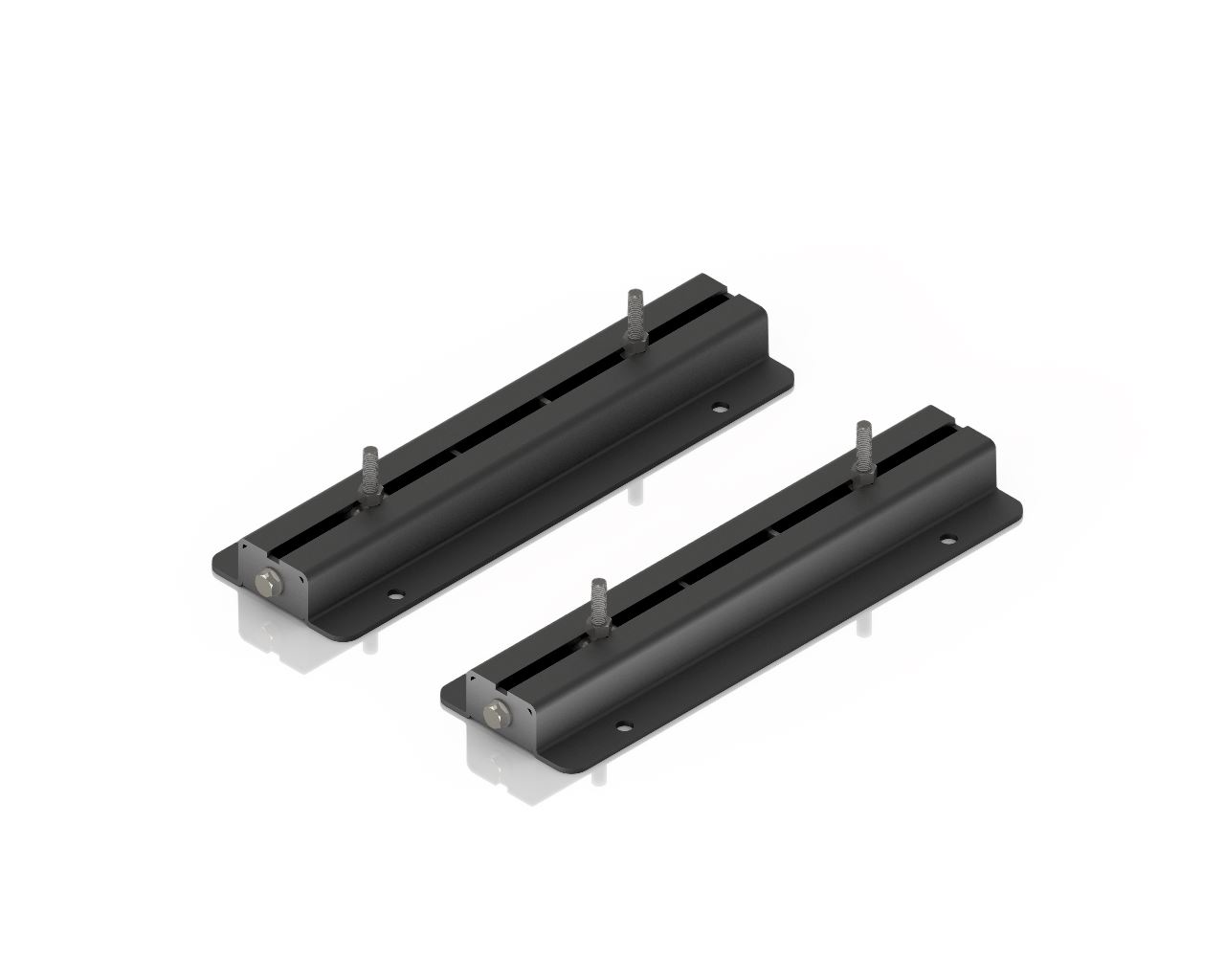

Style 2
PART NO | NEMA FRAME SIZES | AL | AZ | AX | E | AO | XD | XE | AU | TRAVEL | XC | D BOLT | AY BOLT | APPROX WT. (LBS) |
---|
PART NO | NEMA FRAME SIZES | AL | AZ | AX | E | AO | XD | XE | AU | TRAVEL | XC | D BOLT | AY BOLT | APPROX WT. (LBS) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A270 | 404/405 | 28-3/4 | 10-1/8 | 3 | 8 | 10 | 4-1/4 | 3-34 | 7/8 | 7 | 2-1/2 | 3/4X3 | 3/4X14 | 76 |
A186 | 444/445 447/449 | 31-1/4 | 10-1/8 | 3 | 9 | 11 | 4-3/4 | 3-3/4 | 7/8 | 7-1/2 | 2-1/2 | 3/4X3 | 3/4X14 | 96 |
A187 | 504/505 507 | 35 | 12 | 3-1/2 | 10 | 12-1/2 | 4-3/4 | 4-1/2 | 1 | 8 | 3 | 7/8X3-1/2 | 7/8X16 | 115 |
A221 | 583/584 585/586 587/588 | 38-3/4 | 13 | 4 | 11-1/2 | 14-1/2 | 4-3/4 | 5 | 1 | 8-1/2 | 2-15/16 | 7/8X3-1/2 | 7/8X16 | 130 |
A222 | 680 | 42-1/2 | 10-3/4 | 4-1/4 | 13-1/2 | 13-1/2 | 5 | 4 | 1-1/8 | 9 | 3-7/16 | 1X4 | 7/8X16 | 146 |
