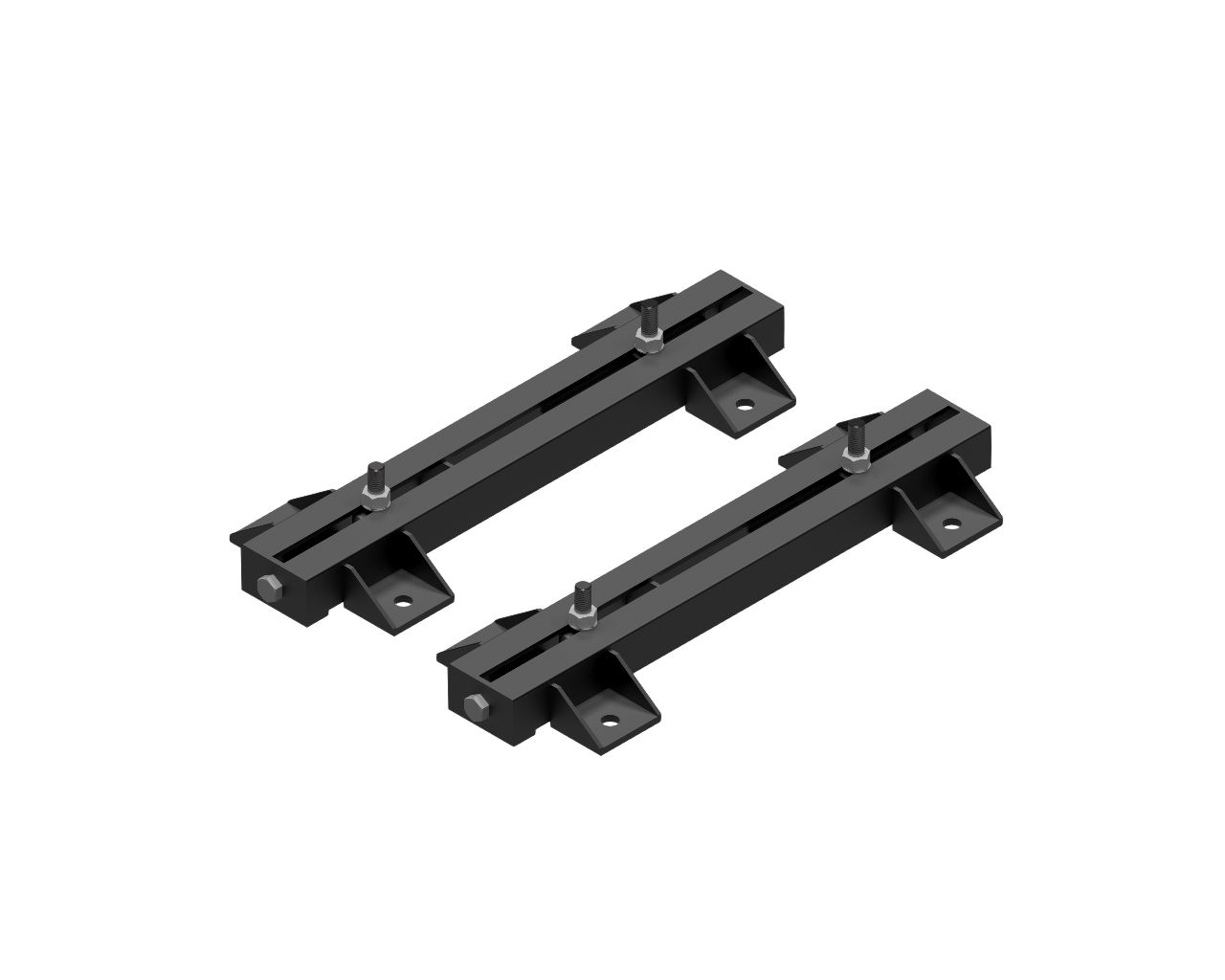

Style 1
PART NO. | NEMA FRAME SIZES | AL | AZ | AX | E | AO | XD | XE | AU | TRAVEL | XC | D BOLT | AY BOLT | APPROX WT. (LBS) |
---|
PART NO. | NEMA FRAME SIZES | AL | AZ | AX | E | AO | XD | XE | AU | TRAVEL | XC | D BOLT | AY BOLT | APPROX WT. (LBS) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A103019 | 56 143/145 | 12 | 3-1/2 | 1-1/8 | 2-7/16 - 2-3/4 | 7-3/4 | 1-1/2 | 2-3/4 | 3/8 | 3-1/4 | 1 | 5/16-18 | 3/8 x 5 | 7 |
A338 | 182/184 213/215 | 15 | 5-1/2 | 1-3/4 | 3-3/4 - 4-1/4 | 5-1/4 | 2 | 2 | 1/2 | 3-1/2 | 1-1/2 | 3/8X1-3/4 | 1/2X6 | 15 |
A267 | 254/256 284/286 | 19-3/4 | 7-3/8 | 2 | 5 - 5-1/2 | 7 | 3 | 2-3/4 | 5/8 | 4-1/2 | 1-5/8 | 1/2x2 | 5/8x9 | 35 |
A331 | 324/326 364/365 | 25-1/2 | 9-1/4 | 2-1/2 | 6-1/4 - 7 | 9 | 4-1/4 | 3-1/2 | 3/4 | 6 | 2-7/16 | 5/8x3 | 3/4x11 | 82 |
A271 | 404/405 444/445 447/449 | 31-1/4 | 10-1/8 | 3 | 9 | 11 | 4-3/4 | 3-3/4 | 7/8 | 7-1/2 | 2-1/2 | 3/4x3 | 3/4x14 | 95 |
A257 | 504/505 507 | 35 | 12 | 3-1/2 | 10 | 12-1/2 | 5-3/4 | 4-1/2 | 1 | 8 | 3 | 7/8x3-1/2 | 7/8x16 | 130 |
A258 | 583/584 586/587 588 | 38-3/4 | 13 | 4 | 11-1/2 | 14-1/2 | 6-3/4 | 5 | 1 | 8-1/2 | 2-15/16 | 7/8x3-1/2 | 7/8x16 | 185 |
A259 | 680 | 42-1/2 | 10-3/4 | 4-1/4 | 13-1/2 | 13-1/2 | 5-3/4 | 4 | 1-1/8 | 9 | 3-7/16 | 1x4 | 7/8x16 | 180 |
